Опорные плиты

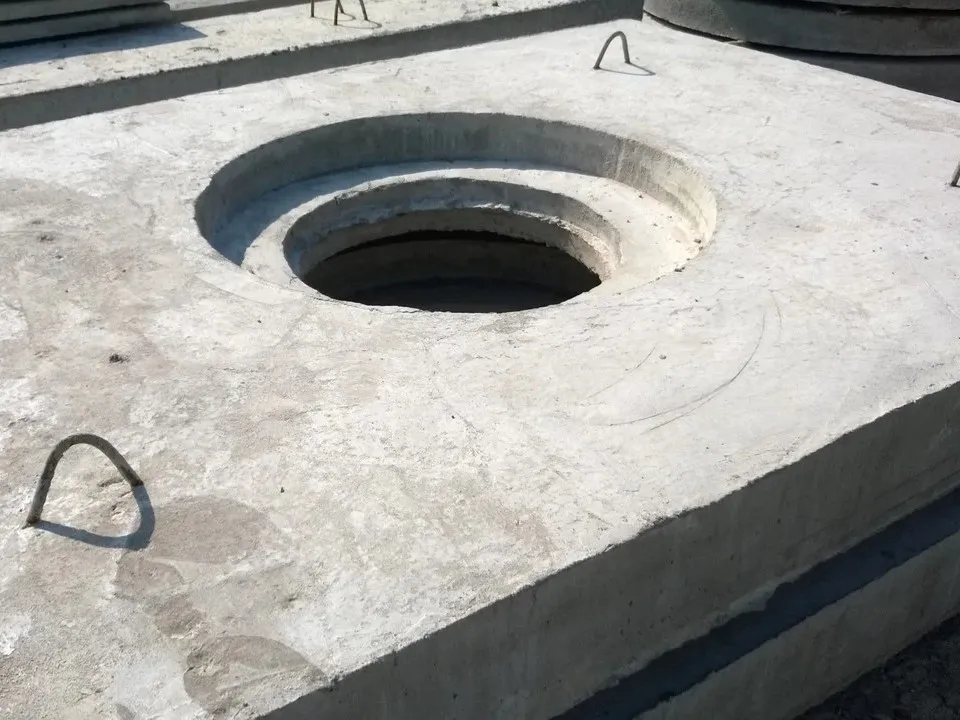

Опорная плита – это железобетонная конструкция, имеющая прямоугольную форму и отверстие для люка или решетки. Их используют при строительстве коллекторов, колодцев. Она минимизирует нагрузку на стенки колодцев, тем самым защищая их от обвала.

Технология производства

При производстве железобетонных плит руководствуются нормами ГОСТа 8020-90. Изготавливают плиты из бетона тяжелой марки М200, с морозостойкостью большей или равной F100, водонепроницаемостью выше или равной W6, применяя специальное оборудование. Процесс происходит в несколько этапов:

• сначала, в металлическую опалубку помещают армированные металлические сетки или арматурные каркасы, устанавливают арматурные петли. Каркасы и сетки изготавливают из упрочненной стержневой стали, горячекатаной стержневой стали и обычной арматурной проволоки;
• затем подают бетон с классом прочности не ниже В15. Изделия из этой марки бетона можно использовать в разных климатических зонах. После того, как бетон полностью покрыл металлическую опалубку, кроме арматурных петель, ему дают отдохнуть. Чтобы процесс заполнения бетоном проходил скорее, к нему подключают вибрационный стол. Такой этап называют виброформованием;
• следующим этапом бетонное изделие подвергают воздействию высоких температур, где оно и приобретает свою прочность;
• заключительным этапом является проверка прочности, трещиностойкости, морозостойкости изделия. Запрещено иметь на поверхности сколы, трещины, торчащую арматуру, пустоты внутри плиты. Размер готового изделия должен совпадать со всеми нормативами. Если существует хотя бы одна неточность, то всю партию отправляют на брак.

При транспортировке обязателен захват за петли подъемником и дальнейшая фиксация их фиксирующими металлическими лентами. Сбрасывание плит из кузова, наваливание друг на друга, волочение, строго запрещены.

Классификация

В соответствии с рекомендациями ГОСТ 8020-90 железобетонные изделия бывают следующих видов:

Опорная плита четырехгранная. В данном изделии нижняя часть будет больше по площади, чем перекрытие колодца. Такую плиту удобно сразу устанавливать на месте, она будет располагаться непосредственно на земле. Маркируется ОП-1, ОП-2. Дополнительно могут стоять маленькие буквы «к» (отверстие под круглый люк) и «д» (отверстие под решетку).

Опорная плита восьмигранная. Здесь низ плиты будет идентичен размеру колодца. Она будет опираться о его стенки, перекрывая полностью конструкцию колодца. Маркируется ОП-4, ОП-5.

При необходимости перекрыть смотровой колодец, используется плита УОП-6. Изделие имеет конусовидную форму, способно выдержать нагрузку в 40 тонн. Именно это свойство позволяет размещать ее на транспортных дорогах с большой нагрузкой.

При строительстве постоянных колодцев или реконструкционных работах над ними, применяют плиты с маркировкой П. Для плит типа П-1, характерна поверхность без люка, П-2 содержит на поверхности люк диаметром 60 см, а П-3 имеет смещенный от центра люк.

Плиты, применяемые на дорожном покрытии, имеют маркировку ПД. Имеют высокую морозостойкость, могут использоваться при температуре -40 градусов. Производятся двух типов: выдерживающие нагрузку 10 тонн (ПД-10) и 30 тонн (ПД-30).

Достоинства опорных плит:

• не подвержены высоким нагрузкам, могут их перераспределить;
• прочная и надежная опора;
• возможность применения при низких температурах;
• высокие антикоррозийные свойства;
• длительный срок использования;
• решают разнообразные строительные задачи;
• удобство в перевозке.

Области применения

Благодаря своей прочности и крепости, плиты применяются при дорожном и инженерном строительстве. Ими накрывают канализационные сети, колодца, пожарные и очистные резервуары, тоннели, шахты и пр.

Плиты способствуют снижению нагрузки на конструкции, защищают их от проседания и развала. А также препятствуют проникновению мусора и посторонних людей. В энергетической промышленности их используют для хранения нефтепродуктов, токсических веществ. Использует плиты и гальваническое производство.
